태양광 패널 및 fpga 보드 줍줍 (2020/08/19)
오늘 학교의 분리수거장에서 좋은 녀석들이 버려져 있어서 이것 저것 챙겨 왔다. 마침 수거차가 오길래 미리 경비아저씨에게도 물어보고 습득을 시도 했다. 그렇게 전리품은 아래와 같다... 마
pjw97.tistory.com
몇달전에 이런 제품들을 쓰레기장에 주운적이 있었다, 그중에서 태양광 패널을 주웠는데... 마침 태양광을 이용해서 만들고 싶은 시스템이 생겼다.
그건 바로..
센서등이다!
???...????

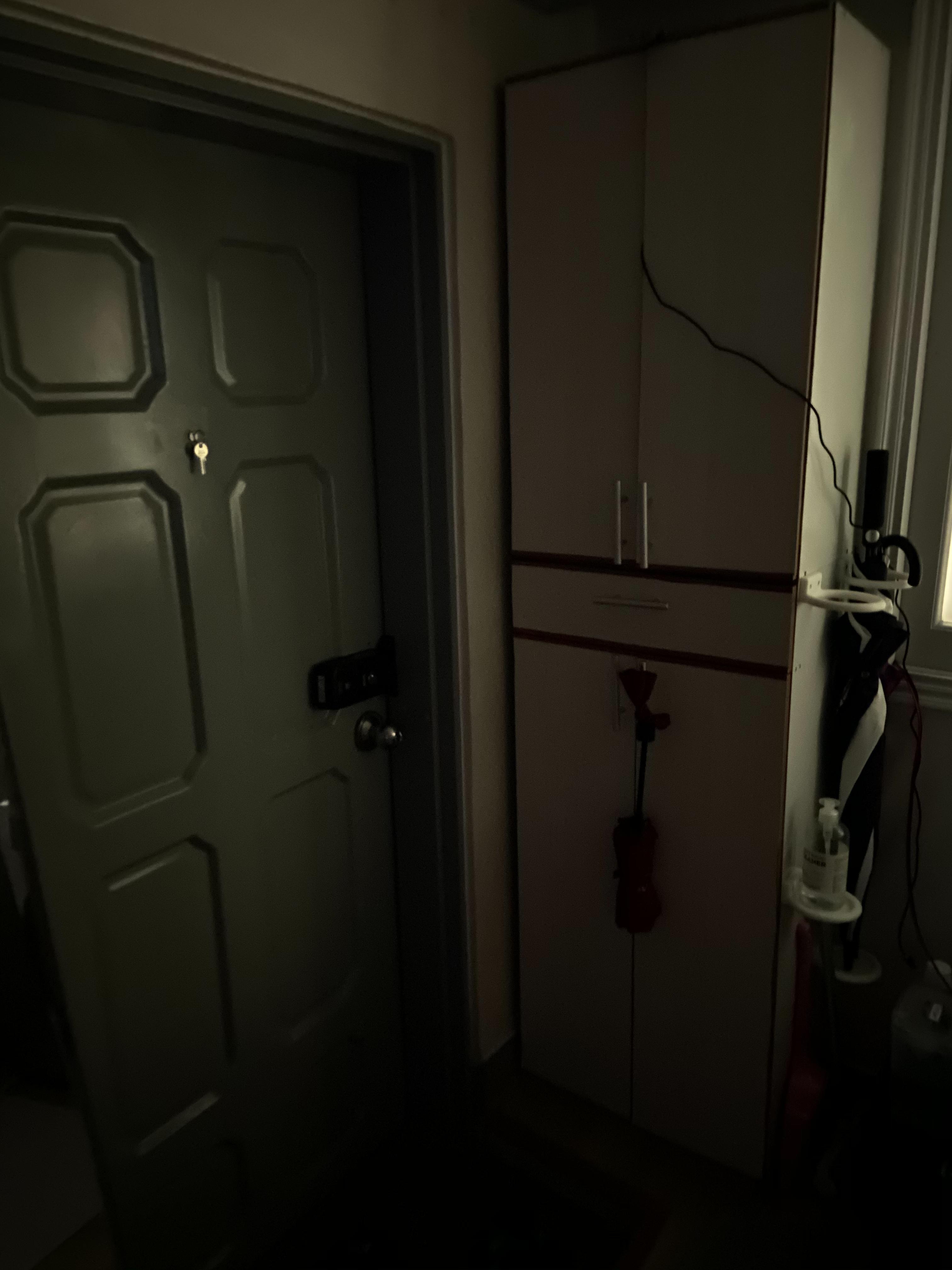

현재 자취중인 곳은 좁아서 센서등은 없지만 어두울떄는 신발 이라던지 들어갈때 불을 켜는 곳까지 어느정도 들어가야 한다...
해당 과정에서 생각보다 물건들에 발이 걸리거나 한적이 있어서 이러한 센서등이나 자동적으로 불을 켜지는 시스템을 구축하는게 필요하다고 생각했지만 불을 켜주는 시스템의 경우에 현재 전등 시스템의 전선을 새롭게 개편해야하는 문제가 발생한다...
(역시 너무 오래된 곳이다..)
새롭게 센서등을 추가로 설치하기에는 다른 배선들과 거리가 생각보다 멀다..
이러한 과정에서 생각난 것이 바로.. 태양광 시스템 배선이 거리가 멀다면 배터리를 이용해서 배선을 가깝게 배치하는 방법을 이용하자라는 결론에 도착했지만 배터리 충전기를 끌고 오는것도 결국에는 조삼모사 같은 상황이라고 생각되어 마침 주워온 태양광으로 이러한 시스템의 운영을 길게 늘릴 수 있다면 충분한 역활이 가능하지 않을까 했다.
그래서 필요한 부품들을 나열 해보기로 했다.
태양광 발전 시스템 배터리 시스템
ko.aliexpress.com/item/32818868189.html?spm=a2g0s.9042311.0.0.7bad4c4dImwn0Q
US $5.4 48% OFF|60A/50A/40A/30A/20A/10A 12V 24V 자동 솔라 충전 컨트롤러 PWM 컨트롤러 LCD 듀얼 USB 5V 출력 솔
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
알리에서 저렴하게 팔고 있길래 구매해보았다.(주운걸로 만드는 거니 사양과 낮은 가격대를 목표를 맞춰서 작업해서 동작시켜보는 것을 목표로 작업을 진행한다.)
납축전지
납축전지의 경우 12v 10 ah의 배터리가 존재해서 해당 배터리를 충전하고 해당 시스템에 적용하기로 하였다.
전선의 경우 기존의 16awg 규격의 전선으로 작업을 진행하였다.
나머지 부품들은 추후 센서등을 만들면서 추가할것이다.
우선 배터리 - 태양광 충전 시스템 - 태양광 패널을 구성하여 충전 테스트를 진행한다.
필요한 부품들을 나열 한다!
우선적으로 새로운 전선들로 교체할건데 우선 배선은 각 태양광은 병렬로 연결되어 충전시스템으로 이어가도록 배선을 작업해본다.
태양광 - 1

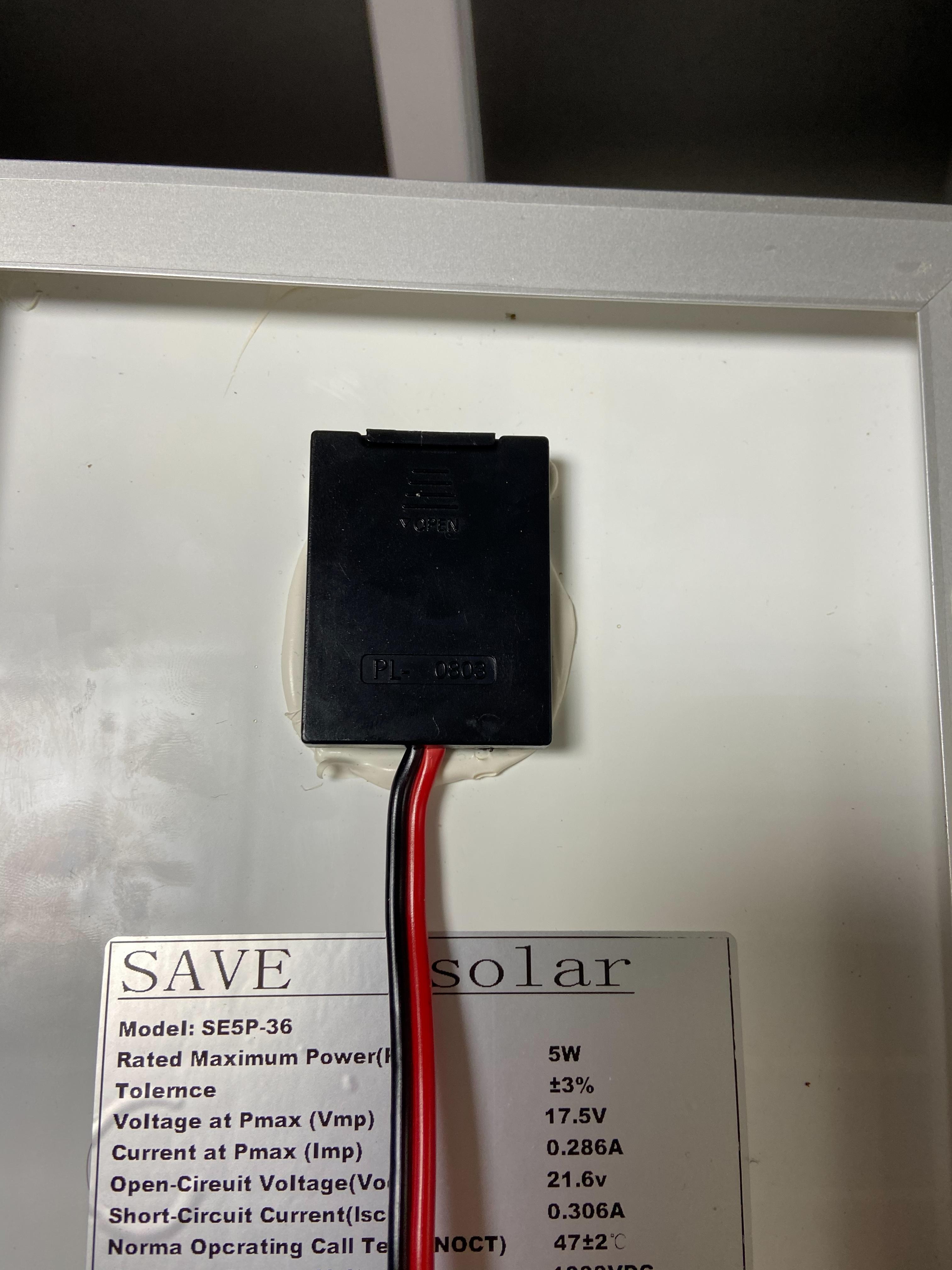

바로 배선만 가닥으로 뺴주면 된다. 태양광 패널은 전선을 땜할 수 있는 포트가 있고 극성에 맞춰서 선을 붙여주면 된다.
태양광 -2

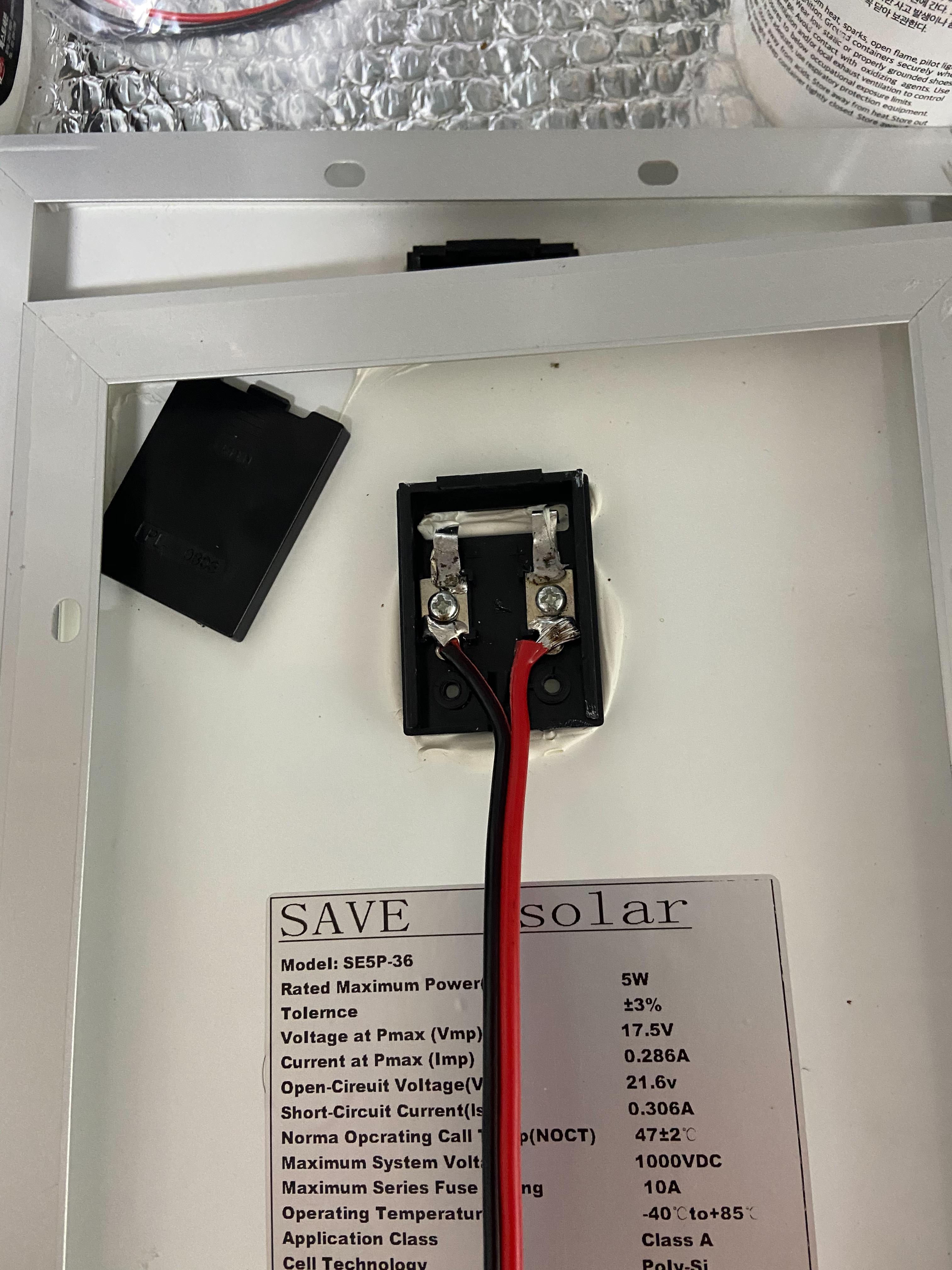

2번째 패널은 1번쨰 패널에 병렬로 이어서 충전 시스템에 이어져야 한다. 그러니 전선이 총 4가닥이 들어가서 뚜껑을 못닫는 꿀잼이 발생한다. ㅋㅋㅋ 뭐 따로따로 가져와도 문제는 없지만 한선으로 뺴갰다는 욕심이 이렇게 기형을 만들줄은 몰랐다...
이렇게 완성된패널을 이렇게 세워둔다... ( 나중에 스탠드를 만들어서 둘 예정이다.)
이렇게 창문틀의 작은 틈으로 딱 맞게 뽑아올 수 있다!
창문에 가려져서 꽤나 깔끔해서 맘에 든다.
전압 확인을 해보니 밤일떄는 이렇게 낮은 전압을 출력하는 것을 알 수 있다.
이제 충전시스템에 태양광 패널 과 배터리를 연결해주면 이렇게 화면이 나오면서 배터리의 전압과 현재 충전 여부를 보여준다.
태양광이 충분하지 못하면 달의 모습을 보여주며 충전이 안되고 있음을 보여준다.
센서등의 플랫폼으로 사용할 usb을 연결해서 전원 인가를 확인해보자..
센서등으로 사용할 플랫폼은 ttgo사의 esp32로 led가 온보드에 붙어 있어서 선정하였다.
(예전에 다른돈으로 사둔게 남아서 사용하는 것...읍읍)
그래서 예제 코드로 led를 추가하고 이렇게 전원을 인가하니 바로 불빛도 잘 나오고 있는 것을 확인 할 수 있다.
전부 정상적으로 돌아가는 것 같다!! (오예!!~~)
이제 한번 얼마나 밝을지도 테스트 해보자
생각보다 밝아서 흰색광으로 바꾼다면 충분히 사용이 가능할것 같다.
다음날 아침이 되어서 보니 아침이 되었을때 태양광이 충분히 들어오면 이렇게 표시가 바뀌면서 충전을 시작한다. 이러한 방법으로 esp32로 센서등 시스템 및 배터리 관리 시스템을 만들어서 사용한다면 충분히 긴 시간동안 동작하는데 문제는 없을 것으로 생각된다.
다음에는 센서등과 태양광 스탠드를 만드는 것을 목표로 진행 해보고자 한다.
