폐 lcd 재활용 프로젝트 - 5

5주차

수거된 패널중 1개를 분해하여 그 구조를 파악

이후 해당 패널을 이용한 스마트 케이스 제작을 위한 부품 또는 케이스 설계



현재 수집된 모니터 분해 및 구조 파악

-현재 수거된 모니터들을 분해해본 결과 광원만 조금 다른 방식을 이용하는 lcd또는 led 모니터인 것으로 확인 되었습니다.

모니터 및 노트북 패널 분해 과정 및 작동 확인

해당 광원과 광원을 확산 시켜주는 아크릴 판 과 확산시트(diffuser)가 접착 시트로 붙어 있었다. 이러한 부분을 제거하고나면 편광 필름 2장( 패널 앞뒤로 1장씩 붙어 있습니다.)

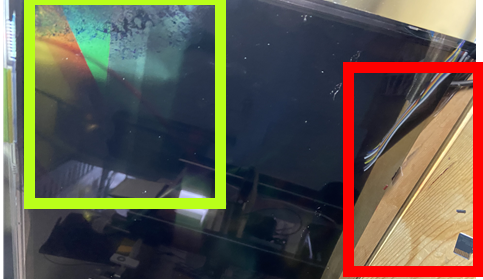

편광 필름 뒷면을 제거한 경우 투명해짐(빨강) 아직 남아 있는 경우 화면이 보임(초록색)

현재 편광 필름을 제거 할 경우 패널에 흠집을 주거나 편광 필름이 제거된 곳은 일반적인 시야에서는 화면을 볼 수 가 없습니다. 그래서 현재 케이스 시스템은 현재 패널 상태에서 케이스에 부착 할 수 있는 형태로 제작이 될 것 같습니다.



2. msla – pcb 감광 기판 이용 과정 정리

-현재 감광 pcb 제작에 필요한 재료인 Sodium carbonate(탄산 나트륨), Sodium persulfate(소듐 퍼설페이트), 감광 필름, pcb동판 등을 구매 하였습니다.

그리고 일반 ohp 필름에서 투과 한것과 비슷한 품질에 감광을 이뤄지기 도록 보이기 위해서는 현재 실험중이지만 0.1mm 의 선을 표현하기 위해서는 화면의 해상도가 높으며, 화면의 인치가 작을수록 좋다는 것을 알게 되었습니다. 폐 lcd중에는 해당 사항에 적합한 것이 없다고 판단하였습니다.

양도 받은 photon mlsa 고장 프린터

그래서 photon 이라는 msla 방식의 3d 프린터(고장품을 지인분을 통해서 수거 하였습니다.)를 양도 받아 해당 제품을 수리를 완료 하는 대로 기존 fdm 방식 프린터와 차이에 대한 자료 구성과 dlp방식을 이용한 감광식 pcb 제작에 좋은 예시 제품으로 사용이 가능할 것으로 예상 됩니다.



1. 현재 소형 lcd를 수거 할 수 없어서, msla 방식의 수리가 필요한 프린터를 양도 받았습니다. 해당 제품을 이용하여 소형 lcd를 수거 또는 패널을 수집 했을 경우 나올 수 있는 결과물의 샘플을 제작하는데 있어서 사용될것으로 예상 됩니다.



2. 현재 편광 필름을 붙어진 상태에서 lcd 패널을 컴퓨터 케이스 측면에 장착한 경우 해당 편광필름의 투명도가 낮아 뒷면의 물체가 흐릿하게 보이는 문제가 발생하고 있습니다. 해당 부분을 좀더 투명하게 만들 수 있는 방법에 대해서 현재 모색중입니다.
