폐 lcd 재활용 프로젝트 - 14

14주차

간이 최종 조립 및 시연 테스트

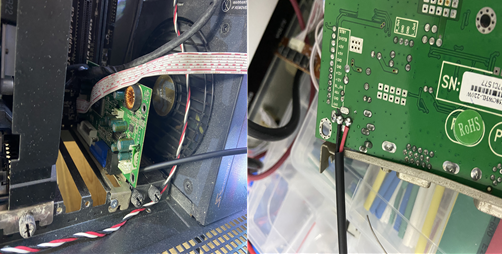

1.ad 보드 조립

ad 보드는 기존 브라켓을 이용하였으며 동작전원은 다행이도 12v를 요구 하였기 때문에 dc jack female을 이용하여 연결할 준비를 해두 었습니다,

그래픽 연결의 경우 현재 사용중인 그래픽카드에 남은 포트가 dp 포트 였기 때문에 젠더를 이용하여 연결하였습니다.



2.전원 분배 설계

전원의 경우 해당 젠더를 이용하였으며 12v만 주로 사용할것이기 때문에 해당 dc jack male을 양단으로 연결하였습니다.

위 전원의 개수를 ad 보드와 led의 상 하단에 전원 공급을 위한 분배기 1:2 로 선을 연결하였습니다.



3.led 고정 작업

led의 경우 방열판에 붙이기 위해서 양면 테잎을 사용했던것에 영감을 받아서 방열판에도 양면테이프를 붙여서 케이스 상단과 하단에 붙여서 고정하는 것으로 기존 고정을 위한 프레임 설게를 건너 뛰어 매우큰 시간 절약을 이끌어 냈습니다.

위와 같이 고정되어 밝게 빛나는 것을 확인 하였습니다.



4. 작동 확인

각 고정한 부분과 연결 부위를 확인하고 컴퓨터 전원과 연동된 상태기이 때문에 전원이 들어오게 되면 바로 ad 보드와 led에 전원이 공급되어 화면이 들어오는지 확인이 가능했다.



차주에는 이렇게 연결된 화면을 위주로 시인성에 대해서 확인 할것입니다.
