폐 lcd 재활용 프로젝트 - 13

13주차

상단 고정부 결합 확인

led bar 결합 및 시인성 테스트 진행

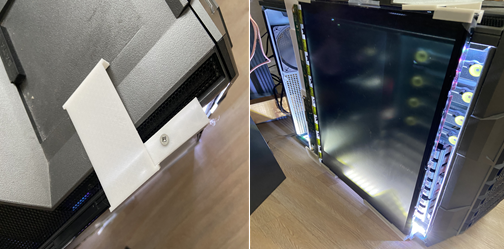

상단부 출력 및 고정 확인

- 전주에 설계한 상단부 고정부를 출력하였다.

출력하여 고정해본 결과 고정 자체에서는 큰 문제는 없는 것으로 보인다. 물론 이동시 외부 프레임에 고정되어 있는 형태이기 때문에 불안해지는 상황이 발생하지만 고정된 케이스에 형태에서는 큰 문제는 없을것으로 예상 됩니다.

led bar 구매 및 해당 밝기 및 시인성 테스트

기존 cbo led를 사용하기 위해서는 발열관리에 어려움이 있다는 문제점을 발견하여 비슷한 색온도를 가진 led를 구매 하였으며 컴퓨터 내부에서 사용하는 12v 전원에 작동이 되는 것을 조건을 붙여서 해당 led를 구매 하였습니다.

색온도는 10000k에 달하는 밝은 백색으로 선정 하였다.

밝기는 위와 같으며 사이즈는 빅타워 케이스 내부에 따로 절단 처리 없이 자리를 잡을 수 있었다.

또한 발열관리에 필요한 방열판을 같이 구매하여 기존 led에 달려있는 양면 테이프를 이용해서 바로 고정이 간편하였으며

전류량이 기존 cbo보다 작은 12v 기준 0.46A 이기 때문에 최종적으로는 상단과 하단 두 포인트에 광원을 설치하여 조립할 예정이다.

우선 이를 케이스에 넣고 테스트 해보면 이전 보다 더 내부의 부품들의 모습이 더 잘보이는 것을 확인 하였다.

이로써 차주 ad 보드와 전원부 관련 작업을 모두 진행하여 시인성과 일부 최종 형태의 모습을 확인 해볼 예정이다.



현재 고정부는 하나로 설정 되었다. 아직 설게 기술이나 출력시간을 고려하여 매우 심플한 형태로 제작하였지만 본체를 이동 시키거나 하는 과정에서는 외부 프레임에 변형으로 인해서 고정부가 풀리는 문제가 있지만 이동시에는 테이프나 추가 고정 작업을 이용한다면 큰 문제는 없을 것으로 예상된다.

cbo led보다 밝기는 어느정도 낮을거라고 예상했지만 그에 반해 저전력인점과 저발열인점으로 아무래도 cbo led가 아닌 다이오드 타입으로 진행 하게 될 것 같습니다.
