fpv 드론 프로젝트-9

이번에 발견한 문제에 대해서 설계를 수정하고 이를 인쇄하는 시간을 가졌다.

우선 수정부분은 총 3가지였다.

카메라 ffc 연결부가 지지대와 겹치는 문제로 인해서 2개의 서포터 부만 남기는 것으로 수정하였다.

또한 pcb와 케이스와 겹치는 문제를 챔버의 크기를 늘려서 쉽게 pcb와 결합 할 수 있도록 수정하였다.

마운트 부분은 기존의 마운트의 경우 나사를 체결할시 나사못의 머리가 튀어나와 결합에 문제가 발생하는 것을 확인하였고 설계 수정을 통해서 나사가 전부 안으로 들어갈 수 있도록 수정 하였다. 이제 이러한 수정본을 토대로 인쇄를 진행하게 되었다.

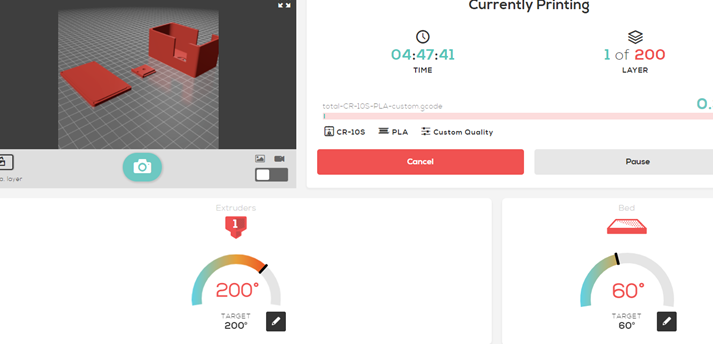

또한 이번에는 러프설정의 출력을 통해서 빠른 인쇄 시간으로도 충분히 결합이 될 수 있는 지 확인을 동시에 진행 하였다.

출력한 인쇄물을 가조립해본 결과 문제없이 모든 파츠들이 정상적으로 결합되는 것을 확인 하였으며 총 2200mah 의 배터리까지도 충분히 들어가는 것을 확인 하였다.

또한 짐벌부 마운트의 경우 나사가 전부 안으로 들어가게 되어 드론과의 결착까지 문제가 없을을 확인 하였다.



다음 차시에서는 이를 최종적으로 조립하고 이를 테스트 해보고자 한다.



결합 확인 영상
